応力/変位図の表示［計算･出力］▶〔計算結果〕▶［応力/変位図］
応力計算終了後、部材応力図、変位図をモデルウィンドウに表示します。
 |
ダイアログ |
|
説明 |
ダイアログ
①荷重ケース
出力する荷重ケースを指定します。
②出力指定
出力する図形をチェックします。
また、出力する図形種別ごとに全体図および各ビューブロックごとの出力を指定します。
また、出力する図形種別ごとに全体図および各ビューブロックごとの出力を指定します。
説明
- 応力計算終了後、各荷重ケースに対して部材(はり、柱、トラス、壁)の応力図(モーメント図、せん断力図、軸力図)および変位図を表示するモデルウィンドウを開きます(『モデルウィンドウ－応力/変位図』参照)。

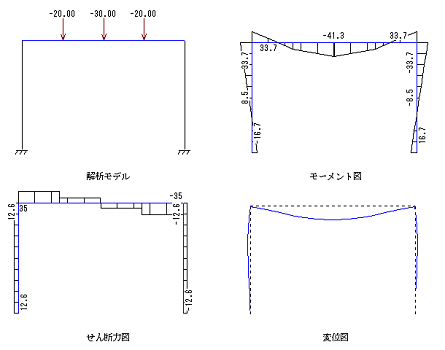

応力図
モーメント図
せん断力図
軸力図
変位図
- 各ビューブロックの部材応力を表示する成分は 【ビューブロックのグリッドシート入力】、または【全体図設定】で設定します。
応力/変位図の属性変更応力図、変位図を表示する属性を変更する場合は、[応力/変位図-応力表示]、[応力/変位図-変位表示]で行います。
下図はＸ、Ｙ方向部材のMyを表示し、Ｚ方向部材をMy、Mz、My/Mz、合力表示したモーメント図です。
FAP-3では、部材荷重は等価な節点荷重に置換し、すべての荷重は節点荷重として応力解析を行います。解析後の部材応力は節点位置と部材中央の3点応力をもとに2次曲線に置換して表示します。
【応力計算条件】で｢詳細応力・たわみの計算｣を｢1:する｣とした場合は、 部材間を最大20分割した応力を直線で結んで表示します。
(a)Z方向部材Myの場合 (b)Z方向部材Mzの場合 (c)Z方向部材My/Mzの場合 (d)Z方向部材合力の場合 Ｚ方向(鉛直)部材と曲げモーメント 応力図の表示設定変更応力図では、[応力/変位図-応力表示]から表示部材の設定を行うことができます。
例えば、[表示部材]の項目で[柱]のチェックをはずすと、柱部材の応力が非表示に変更されます。
※ 応力図または変位図で一時的に部材を非表示にする場合は、【非表示指定】を利用することができます。 - 【応力計算条件】で｢詳細応力･たわみの計算｣を｢1:する｣とした場合は、 部材上に作用した荷重に応じて、各荷重ケースの応力図と変位図の詳細を出力します。 各部材は最小10ヶ所の位置の応力図を表示しますが、 集中荷重などがある場合は作用点も含めて最大20ヶ所までの応力値、 変位図を出力することができます。

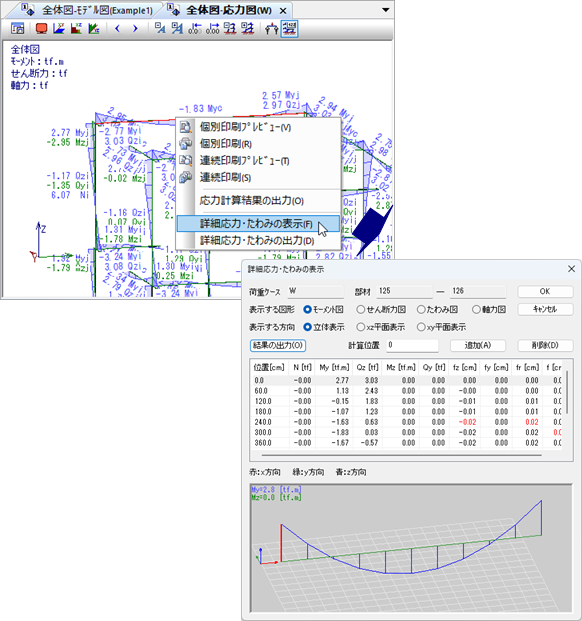

詳細な応力図と変位図の表示 詳細応力･たわみの表示表示する部材を指定し、ウィンドウ内で右クリックしてポップアップメニューを表示します。
ポップアップメニューから[詳細応力･たわみの表示]を選択すると、ダイアログが表示されます。
[結果の出力]ボタンをクリックすると、各断面の応力値、たわみ値を表示することができます。
各応力値、たわみ値の列の最大値は、赤字で表示されます。
はり(125-126)の各断面の応力値と変位値 fz(y) ： 部材座標系でのz(y)方向のたわみ fr ： 2軸(y､z軸)を考慮したたわみ
$$\mathrm{fr=\sqrt{fz^2+fy^2}}$$f ： 絶対変位量

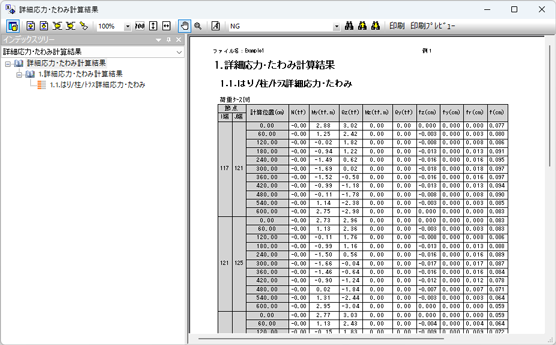

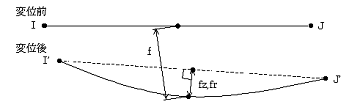

z方向変位の例 平面フレームでは、fz＝frとなります。詳細応力･たわみの出力複数の部材を指定し、ポップアップメニューから[詳細応力･たわみの出力]を選択すると、選択した複数の部材の各断面の応力値と変位値を[出力ウィンドウ]に表示します。
選択した部材の各断面の応力値と変位値の出力 ※ 詳細な応力図と変位図の表示は、解析後、部材上作用した荷重種類、大きさ、作用位置によって積分したものです。【等価節点荷重】で荷重を入力する場合は、詳細な応力図と変位図を正しく表示することができません。 ※ 詳細応力は、Ｊ端からみた応力として数値表示しているために詳細応力を表示しない場合の応力図や【応力計算結果の出力】とでは、Ｉ端の符号が異なります。
